SN-CM高集成智能电容器



1 产品选型

1.1SN系列智能式电力电容器的产品型号如下图7,表明产品种类。



1.2示例一:SN-CMS/450-10.20,表示三相共补智能电力电容器,总容量为30Kvar,电容额定电压为450V,第一回路为10Kvar,第二回路20Kvar。

     示例二:SN-CMF/250-30,表示单相分补智能电力电容器,总容量为30Kvar,电容额定电压为250V,a、b、c每相容量各为10Kvar。

1.3三相补偿方式产品内部含有两台“△”型电容器,最大电容量为(35+35)Kvar,两台电容器工作时不同时投、退;分相补偿方式产品有一台“Y ”型电容器,A、B、C三相分别投退。三相补偿方式产品内部的电容器容量可相同或不同,如(20+20)、(20+10)、(10+10)、(10+5)Kvar等。

1.4电容器是产品中电压耐受性最脆弱的元件,因此额定电压选取应有较大的安全裕度。产品一般安装于配变出口处,该处电压较高,三想补偿方式UN450V、分相补偿方式UN取250V较好。

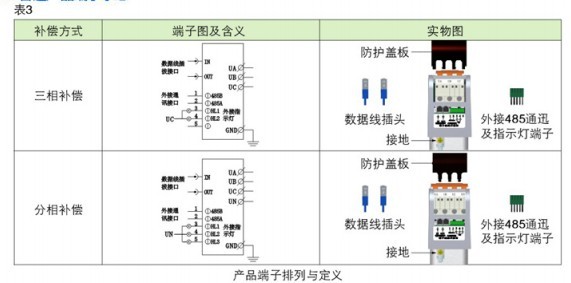

2 普通产品端子示意

3 普通产品安装尺寸

通用型产品

重量:7.0±0.2Kg(20+20)Kvar

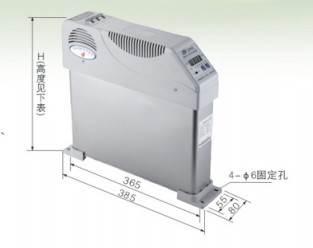

外形尺寸:固定安装尺寸见图

(注规格不同产品的质量不同,外形尺寸、固定孔间距、固定孔尺寸相同。

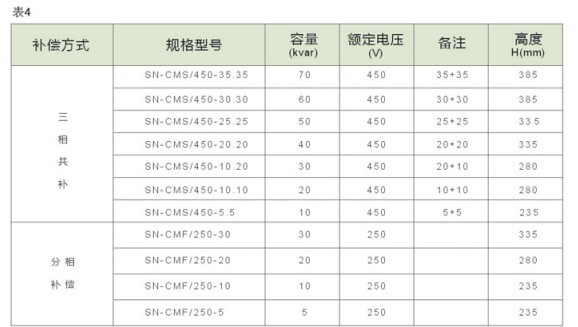

4 产品常用规格

5 产品的技术指标

5.1电源条件

额定电压:~220V/380V                   电压波形:正弦波,总畸变率不大于5%

电压偏差:±20%                            工频频率:48.5~-51.5Hz

电压波形:电流谐波不大于10%       功率消耗:<1W(切除电容器时)

                                                                         <1W(投入两台电容器时)

5.2测量误差

电压:≤0.5%

电流:≤0.5%

功率因数:≤±1.5%

温度:±1℃

5.3环境条件

环境温度:-40~40℃

相对湿度:40℃,20~90%

海拔高度:≤2000m

5.4保护误差

电压:≤0.5%

电流:≤0.5%

温度:±1℃

5.5可靠性参数

控制准确率:100%

控制容许次数:100万次

5.6电气安全

电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采用与控制电路防护均符合中华人民共和国电力行业标准DL/T842-2003《压低并联电容器装置使用条件》、GB/22582-2008

《低压电力电容器功率因数补偿装置》中对应条款要求。
