SNX抗谐波型智能电容器



一、产品型号

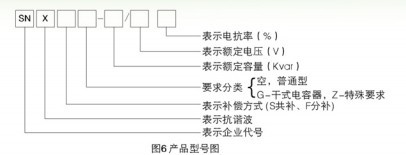

1、抗谐型低压智能电力电容器产品型号如下图6，表明产品种类。

示例一：SNXS-40/480-7，表示三相共补抗谐波智能电力电容器，容量为40kvar，电容额定电压为480V，内部串7%电抗器。

示例二：SNXF-20/280-7，表示分相补偿抗谐波智能电力电容器，容量为20kva，电容额定电压为280V，内部串7%电抗器。

额定电压一般三相补偿方式取480V或525V，分相补偿方式取280V或300V，可靠性较高。

本体电容需要设计干式电容器，在型号要求分类处加G，如SNXSG-40/480-7。

干式电容器体不注入可燃性液体状的油或蜡类的填充物，具有如下特点：

容量的使用衰减性小；

整体阻燃，不会产生火警；

没有泄漏现象，不会污染环境，不会产生环保问题。

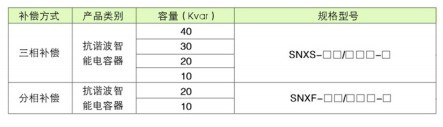

2、产品型号表

常用型号表（三相480V或525V；分相280V或300V；串7%或14%电抗器）

二、产品的技术指标

2.1环境条件

环境温度：-40～40℃

相对湿度：40℃，20～90%

海拔高度：≤2000m

2.2电源条件

额定电压：～220V/380V

电压偏差：±20%

工频频率：48.5～51.5Hz

功率消耗：<0.5W(切除电容器时）

2.3电气安全

电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采用与控制电路防护均符合中华人民共和国电力行业标准DL/T842-2003《压低并联电容器装置使用条件》 中对应条款要求。

2.4测量误差

电压：≤0.5%(在80～120%额定电压范围内）

电流：≤1%

温度：±1℃

2.5保护误差

电压：≤0.5%(在80～120%额定电压范围内）

电流：≤1%

温度：±1℃

2.6无功补偿参数

电容器投切间隔：＞10S

无功容量：单台≤40Kvar(三相）、

                         ≤20Kvar(分相）；

联机：≤24台

2.7可靠性参数

控制准确率：100%

控制容计次数：100万次

电容器容量运行时间衰减率：≤1%/年

电容器容量投切衰减率：≤0.1万次

年故障率：≤0.1%

2.8机械参数及安装

重量：35kg(40Kvar)

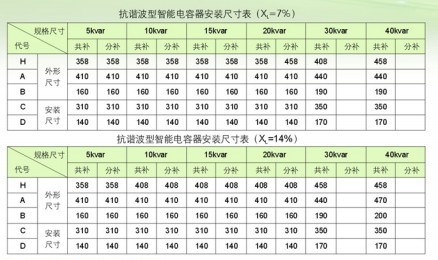

固定安装尺寸见图

注：规格不同产品的质量不同，外形尺寸、固定孔间距、固定孔尺寸相同。
