无功补偿控制器

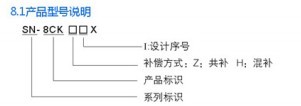

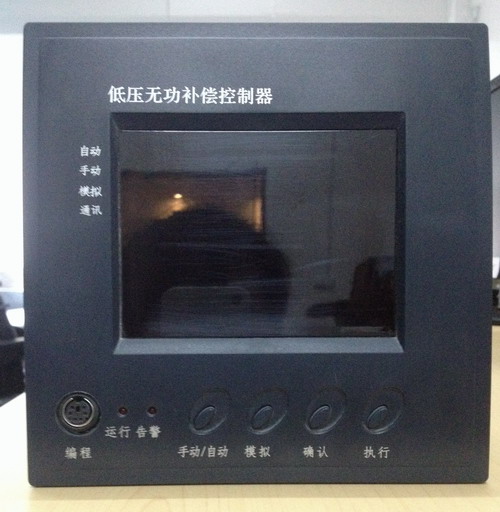

SN-8CK系列智能低压无功控制器

1、 SN-8CK系列无功补偿控制器是根据国家相关技术标准、规程和用户的实际要求，采用专用的电力参数采集芯片和32位ARM处理器设计开发的新一代低压无功补偿控制器。产品外形美观大方，安装使用方便。通过数码管显示和按键实现人机对话。通过485通讯与SN系列智能集成电力电容器连接。控制物理量为电压、电流、功率因素和无功功率复合型。采用新型的无功趋势潮流判断算法，特别适用于功率因数变动大的场合。动作次数少，控制精度高。

2、功能特点

1）通过交流采样得到电压、电流、功率、功率因数等数据，并计算出无功缺额。可采集各相电压、电流2到19谐波含量计算出总的电压和电流谐波畸变率。

2）动态显示配电的各个参数值，参数设置简单快捷，设置的参数断电不丢失。

3）自动检测智能电容器数量及容量等信息，并按电网无功参数控制智能电容器投切。

4）具有过压、欠压、欠流、过温、电压电流谐波保护，当电网参数超过各设限制时，控制器快速切除已投入的电容器，并闭锁输出，保护电容器安全运行，延长其使用寿命。

5）采用电压、电流，功率因数，无功等综合计算，电压回差与控制判断，使补偿更精确，防止投切振荡。

6）在动作延时时间内多点采样上述判据值，根据各点的值来进行无功趋势潮流判断，避免了常规控制器的动作点单点采样所造成的判断失常，在功率因数变动大的场合，可以准确判断所需补偿的无功功率及补偿方向（投或是切）。

7）具有手动/自动切换功能。置自动时，根据电压、负荷、功率因数和无功缺额综合因素控制电容器的投入或切除；置手动时，能手动操作电容器的投入或切除，便于出厂调试及快速投切电容。在手动或自动状态下均可实现模拟投切。

8）投切原则：相同容量的电容器按动作次数投切，动作次数最少的先动作，不同容量的电容器按无功缺额动作。

3、使用环境

相对湿度：20%～90%；

环境温度：-25～70℃

海拔高度：≤2000m

无易燃的介质存在，无导电尘埃及腐蚀性气体存在。

4、技术参数

1）测量精度：

电压：≤±0.5%（在80%～120%额定电压范围内）；

电流：≤±1.0%（在50%～100%额定电流范围内）；

功率因数：≤±1.5%

无功功率：±2%

温度：≤1℃

2）输出方式：通讯式控制输出，控制本公司智能电容器。

3）电源条件：

工作电压：220VAC

电压偏差：±20%

额定频率：50Hz±5%

功率消耗：＜5W

4)组网台数：分补≤12台

                    总台数≤24台
